TD630-24/3150-31.5型抽水蓄能發電機斷路器用真空滅弧室，是由中國西電集團所屬寶光股份為400兆瓦級抽水蓄能發電機斷路器所研制的核心部件，適用于多斷口并聯結構的大容量抽水蓄能電站發電機斷路器。作為真空型環保產品，可替代目前大容量抽水蓄能電站中使用的SF6斷路器，對我國能源電力領域?qū)崿F(xiàn)綠色低碳轉型具有積極推動作用。
該產品擁有兩項自主發明技術，并于2025年10月通過中國電工技術學會鑒定，綜合技術性能達到國際領先水平。
產品用途:TD630-24/3150-31.5型真空滅弧室是專為大容量抽水蓄能電站發電機斷路器設計的核心開斷元件，其核心使命是為發電電動機組提供極高可靠性保護，是切斷故障電流的關鍵設備，更是實現機組在發電機與電動機工況之間靈活、頻繁切換的核心執行部件。它直接安裝于發電機與主變壓器之間，構成電廠主接線的核心保護環節，以其卓越的性能為現代大型抽水蓄能電站的高效、安全與可靠運行奠定堅實基礎。

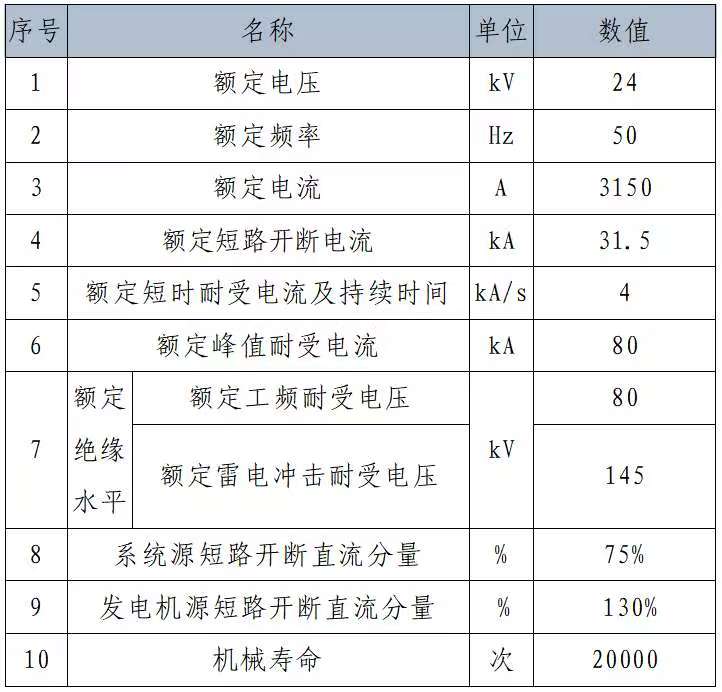

主要技術參數：
技術特點及創新點:
1.開斷能力強：采用加強型杯狀縱磁電極結構，在保證良好導流能力的同時，顯著增強縱向磁場強度，成功解決了大容量發電機斷路器在短路開斷電流大、直流分量高以及背靠背啟動低頻開斷等工況下的技術難題。
2.絕緣水平高：外絕緣采用雙節傘裙瓷殼設計，內部配置焊接式屏蔽筒，并通過有限元仿真優化電場分布，能夠有效提高開斷過程中觸頭間隙的介質恢復速度與整體絕緣水平。
3.機械壽命長：對關鍵部件波紋管進行結構優化，采用薄壁液壓成型工藝；瓷封部位使用銅環過渡封接結構，動導電桿采用滑動連接方式，有效減輕運動部件質量，降低對瓷封等部位的機械應力，滿足橫置安裝方式下的長壽命運行要求。
4.溫升性能優：觸頭選用銅鉻合金材料以降低滅弧室電阻，并通過優化電流路徑使導電回路中的電流分布更加均勻，有效提升滅弧室通流效率與溫升性能。
